某企業項目具有復雜溶液體系(高濃度氯化鈉+微量堿+酸性再生液),需同時滿足強腐蝕耐受性、抗結晶干擾、微量組分檢測精度三大需求。
楚一測控研發生產的一次鹽水濁度在線檢測儀可以滿足本項目的需求。儀表采用自動在線檢測方式,縮短檢測時間,降低人工操作帶來的不確定性,提高生產工藝控制能力。

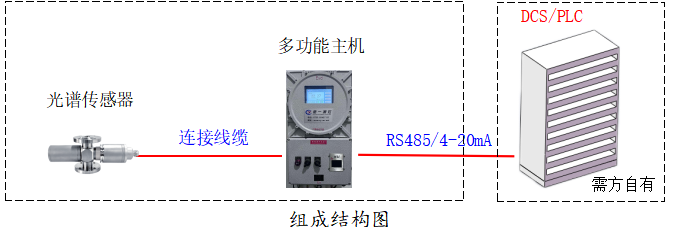

一次鹽水濁度在線檢測儀采用分體式設計,主要由光譜傳感器和多功能主機組成,利用近紅外光的散射和吸收原理,通過傳感器測量,多功能主機顯示及控制。
光譜傳感器是采樣部件,安裝在檢測旁路上。樣品從傳感器中間通過。
多功能主機是控制和顯示終端,主要作用是接收、分析、處理、顯示檢測數據及傳感器的運行狀態,同時輸出檢測結果。主機內置變送器,將檢測結果傳輸給上位機 PLC 或 DCS 系統,支持 4-20mA & RS485 信號輸出,報警及控制等開關量信號輸出。主機與傳感器通過專用線纜連接。
一次鹽水濁度在線檢測儀案例現場圖（多功能主機）
1. 近紅外散射采用 12°散射角,能迅速發現顆粒,即使?jié)岫戎岛艿偷那闆r也具有很好的分辨率。測量結果與溶液中的懸浮顆粒物的實際含量具有很好的線性關系。
2. 內置環形陣列探測器,多個探測器布置在不同角度,同時測量不同方向的散射光信號。通過多探測器數據融合,提高測量重復性和準確性。
3. 通過計算散射光強度和透射光強度的比值,消除窗口污染對測量的干擾,確保測量數據長期穩定。在沒有人工維護的情況下,設備仍然可以長時間穩定使用。
4. 采用特殊結構降低光衰影響。
5. 光源選用高質量鎢燈,使用壽命≥30000 小時。
6. 光源出射端及散射端配備雙藍寶石光學窗口,內配超聲波自動清洗裝置清洗光學窗口。
1. 不用對樣品進行預處理，無需試劑耗材，整個測量過程秒量級。
2. 長達3萬小時的超長壽命光源，降低使用和維護成本。
3. 可選配組件對光學窗口進行全自動清洗，避免污染對測量造成偏差。
4. 光源的強度全自動調節，避免因光源衰減造成檢測精度降低。
5. 儀表在檢測過程中無機械動作，確保長期使用穩定。
6. 多年經驗算法使測量結果不受檢測對象中固體雜質、結晶體的影響。
7. 支持上位機通訊，4-20mA & RS485信號輸出。
8. 支持報警及控制等開關量信號輸出。
9. 支持?jǐn)?shù)據建模功能，可定制數據模型。

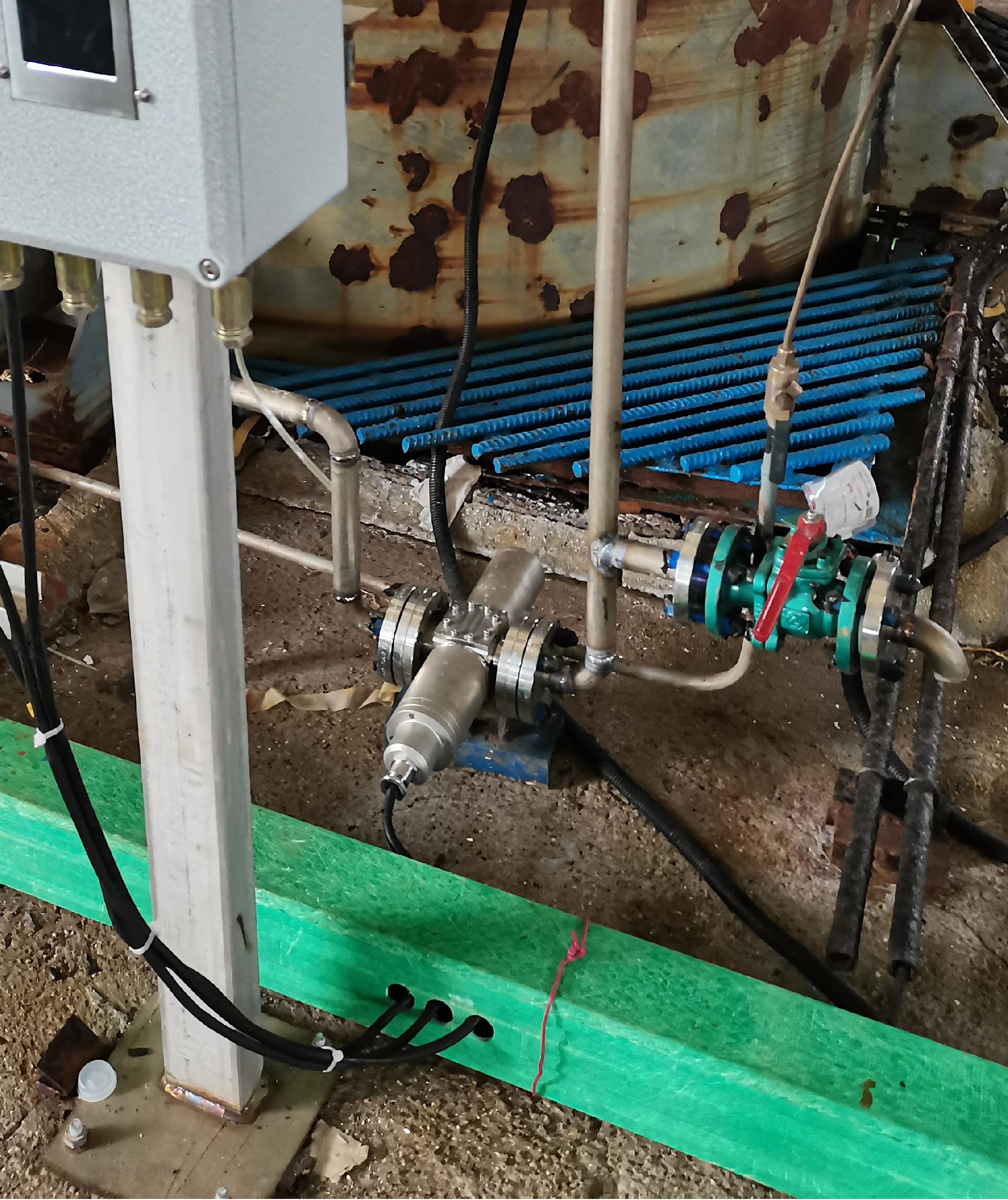

一次鹽水濁度在線檢測儀案例現場圖（傳感器部分）
技術參數
產品型號 | CYS-EX-CAT-NaCl |
測量項目 | 濁度、溫度 |
測量原理 | 光譜吸收 |
測量范圍 | 0-10mg/L |
測量誤差 | ±0.1mg/L |
分辨率 | 0.01mg/L |
波長范圍 | 900 至 1700nm 特定光譜 |
光 源 | 鎢燈，使用壽命≥30000小時 |
測量時間 | 0.1 至 60秒 |
環境溫度 | -35℃ 至 +50℃ |
過程溫度 | -35℃ 至 +150℃ |
光學窗口 | 光學級藍寶石 |
關鍵材質 | 觸液面材質：哈C-276；外殼：不銹鋼 |
輸入電源 | DC 24V或AC 220V |
信號輸出 | DC 4 至 20mA & RS485；2 至 4 路開關量信號輸出 |
防爆等級 | 傳感器：本安型ExiaIICT6Ga |
防護等級 | IP65 |
工藝壓力 | ≤1.0 MPa (更高耐壓需要定制) |
過程連接 | 配DN25PN16法蘭式流通池 |
其他 | 主機具有顯示濁度、溫度等實時參數，量程設置、一鍵校零、恢復出廠設置、歷史數據導出、自動清洗等功能 |
